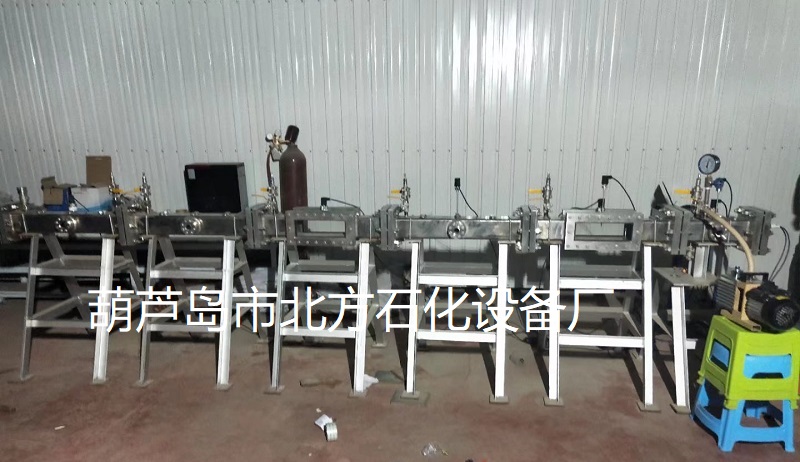

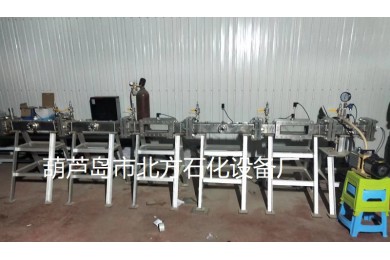

方管式可燃氣體爆炸極限試驗測試系統

產品描述

1、可燃氣體爆炸容器方管規格：總長度4.5米，其中一個驅動段長400mm,5個測試段，每個測試段長800mm,爆炸容器管內腔100mm×100mm；

2、六段組合：第一段為驅動段（點火段），5段測試段，可移動、拆卸重新組合試驗模式進行爆炸參數測試。

3、驅動段：安裝進氣管路將氣體輸入驅動段，在驅動段底部安裝進水和排水管路。安裝電子數字真空壓力表。在驅動段的水平線中間部位安裝一個對視觀測窗口，可視部分φ30mm。安裝兩個傳感器，在爆炸管道左端面法蘭中間部位安裝點火器電火電極桿，電極桿長100mm。

4、測試段：由五段組成，可自由組合，每個測試段都有進氣管路將氣體輸入測試段，每個測試段水平線中間部位安裝對視觀測窗口，觀測窗口可視部分φ30mm,每個測試段上安裝3個傳感器。，

5、爆炸容器管道內腔氣體爆炸沖擊壓力：3Mpa（瞬時），高速火焰溫度1200℃(瞬時。)6、真空度：0.065Mpa。

7、測試觀察窗口：驅動段中心水平線上有兩個對視窗口φ30mm，三個測試段每一段中心水平線上有兩個對視窗口φ30mm，兩個測試段每一段中心水平線上有兩個對視窗口長300mm，寬100mm可視范圍；

8、驅動段與測試段之間夾爆破膜后進行可燃氣體爆炸測試；可根據要求定制雙夾爆破膜，進行雙爆破膜爆炸參數測試。

9、驅動段與測試段整體輸入可燃氣體進行爆炸參數測試。

10、通過進水管路輸進爆炸管道內一定比例、一定量的水后，管道內水中進行可燃氣體爆炸參數測試試驗。模仿地下水道中產生的沼氣及其他可燃氣體燃燒爆炸特性和爆炸危害性，進行燃燒爆炸參數測試試驗。

11、爆炸容器管道材質為不銹鋼s30408，容器管道內表面精密拋光精度0.2um，光滑如鏡。消減管道內表面爆炸沖擊波摩擦阻力，使得管道內如仿真空間爆炸激波試驗。

12、爆炸容器管道驅動段底部安裝爆破片安全裝置，爆破片裝置整定壓力3ma，爆炸沖擊壓力超過3mpa爆破片自動破裂，確保試驗在3mpa內進行爆炸試驗測試。

13、多組分混合系統是為爆炸容器管道預混氣配氣一套混氣系統，由混氣罐、連接氣源供氣管路、連接混氣后為爆炸容器管道輸送混合氣體管路、內循環混氣系統，安裝一路氮氣管路。

    預混氣罐容積20L，材質為不銹鋼，承耐壓力3mpa，真空度0.065mpa 。有真空壓力表 ，有安全裝置。

    三路氣源管路連接預混罐，兩路為可燃氣體氣源管路前端安裝調節閥及流量計，一路為空氣進氣管路前端安裝調節閥及流量計。

    混氣輸送管路連接爆炸容器管道，安裝流量計、電磁閥、單向閥、阻火器。采用電磁閥控制氣體流量。

    預混罐安裝一套內循環混氣系統，管路上安裝自動循環系統進行內循環混氣，多種氣體經過內循環混氣可使多種混合均勻，達到均勻的混合氣體輸送給爆炸容器管道進行爆炸參數測試。

    預混罐上安裝一套氮氣管路，進行對混氣罐、管路的氮氣置換清洗。

14、爆炸容器管道上部中心位置安裝點火器點火電極，電火花點火，點火能量可調節。無線遙控器電火。

     輸入電壓：220V±10%，50/60HZ。

     點火頭耐溫：1300℃。

     點火頻率：4-20次/S（可調）

     火花能量：35MJ-100J（可調）

     點火時間分為0.5s、1s、2s、3s，按試驗需要選擇。

15、高速爆炸壓力傳感器4套，分布安裝在爆炸容器管道上。

     防光壓阻式壓力傳感器。

     量程：0-5MPa。

     固有頻率：大于400K

     特點：耐2000℃瞬態高溫，防光干擾設計。

16、高溫火焰溫度傳感器4套分布安裝在爆炸容器管道上。

     快響應熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點。

     可以直接測量從0℃-1300℃范圍內的液體、蒸氣、氣體介質的流體以及固體表面的溫度。

     溫度范圍：0-1300℃，響應時間：微秒級。

17、高速火焰光電傳感器分布在爆炸容器管道上。

      響應光譜：可見光450nm-980nm

  響應時間：≤10μs

     輸出阻抗：10kΩ

     工作電壓：4V

      信號輸出：TTL電平（火焰有、無）

      使用溫度：瞬時溫度可達2000℃

18、同步控制及多通道數據采集系統。

是將動態信號采集、嵌入式總線、網絡通訊、模擬信號處理及計算機等多種技術融為一體的現代網絡化測試設備，它集信號調理、傳感器供電、數據采集、數據存儲為一體，通過TCP/IP協議與上位機進行通訊。直接聯接應變式傳感器、壓電式傳感器、ICP型傳感器，可完成速度、加速度、位移、力、壓力、溫度等物理量的信號采集。

采用嵌入式網絡數據采集方式，可避免計算機軟硬件升級帶來的問題，有效的延長儀器的使用時間。

  通道數：并行8ch；

  A/D分辨率：16Bit；

  采集方式：連續、瞬態

  采樣率：200KHz/CH

  存儲深度（每通道）：海量（連續寫硬盤）256K樣點/CH（瞬態）；

  觸發方式（瞬態）：手動觸發、內觸發、外觸發、全通道觸發；

  濾波器（－3dB）：直通、低通1.5K-100K 程控可調；

  信號輸入類型：電壓V、電荷Q、ICP；

  通訊接口：RJ45以太網接口；

  橋壓2V-8V/5-20mA、恒流4mA/24V；

  供電：AC：220V/50Hz；

  支持軟件：PFM動態信號采集分析軟件

  DAP瞬變信號采集軟件
