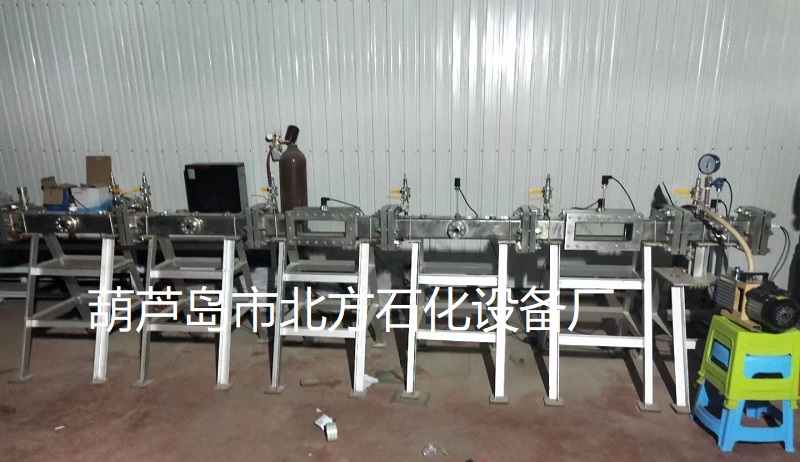

方管道式激波管可燃?xì)怏w爆炸極限測試試驗系統

技術參數

1、規格：總長度5米，爆炸管內腔100mm×100mm；

2、六段組合：第一段為驅動段（點火段），5段測試段。

3、驅動段：有進氣管路將氣體輸入驅動段，四個傳感器測試點聯接口，點火聯接口。

4、測試段：由五段組成，可自由組合，每個測試段都有進氣管路將氣體輸入測試段，每個測試段上六個傳感器測試點，每個測試段有兩個對稱觀測窗口。

5、氣體爆炸極限壓力：3Mpa。

6、真空度：0.095Mpa。

7、測試觀察窗口：驅動段上有兩個對視窗口φ30mm，三個測試段每一段上有兩個對視窗口φ30mm，兩個測試段每一段上有兩個對視窗口長300mm，寬100mm可視范圍；

8、驅動段與測試段之間右夾膜后進行氣體測試；

9、驅動段與測試段整體輸入氣體爆炸測試。
