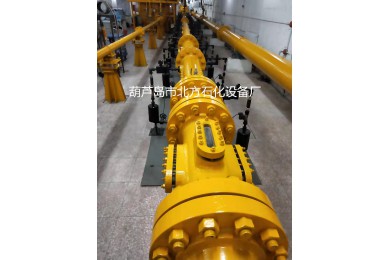

45m氣體/液體/粉塵多相爆炸爆轟試驗系統

產品描述：

1、爆炸容器管道總長45米，直徑φ219，中心水平線距離地面900mm。

2、爆炸容器管道承耐爆炸沖擊壓力12mpa（瞬時10–80ms）。承耐爆炸高速火焰溫度1200℃（瞬時10–80ms）。

3、爆炸物:可燃?xì)怏w、可燃液體、粉塵。

4、真空度:0.095mpa。

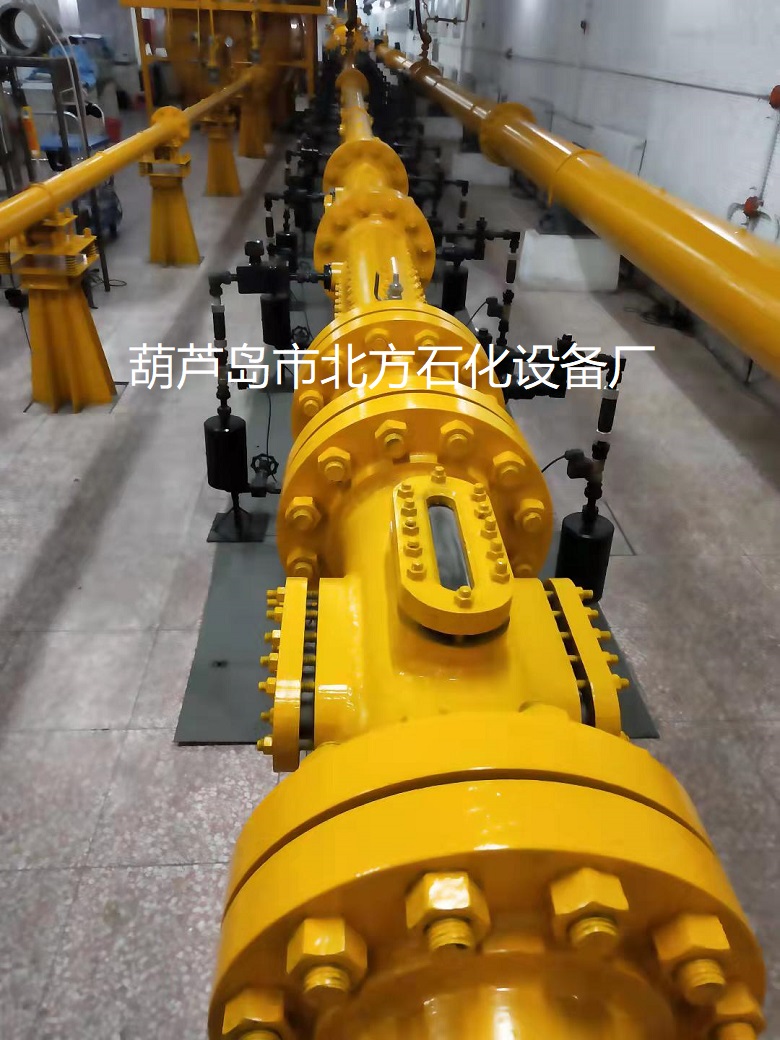

5、4個對視高強度、高透光率、高透明觀測窗口，視鏡玻璃承耐12mpa爆炸沖擊壓力，承耐高速火焰溫度1200℃，高速攝像、光學試驗。

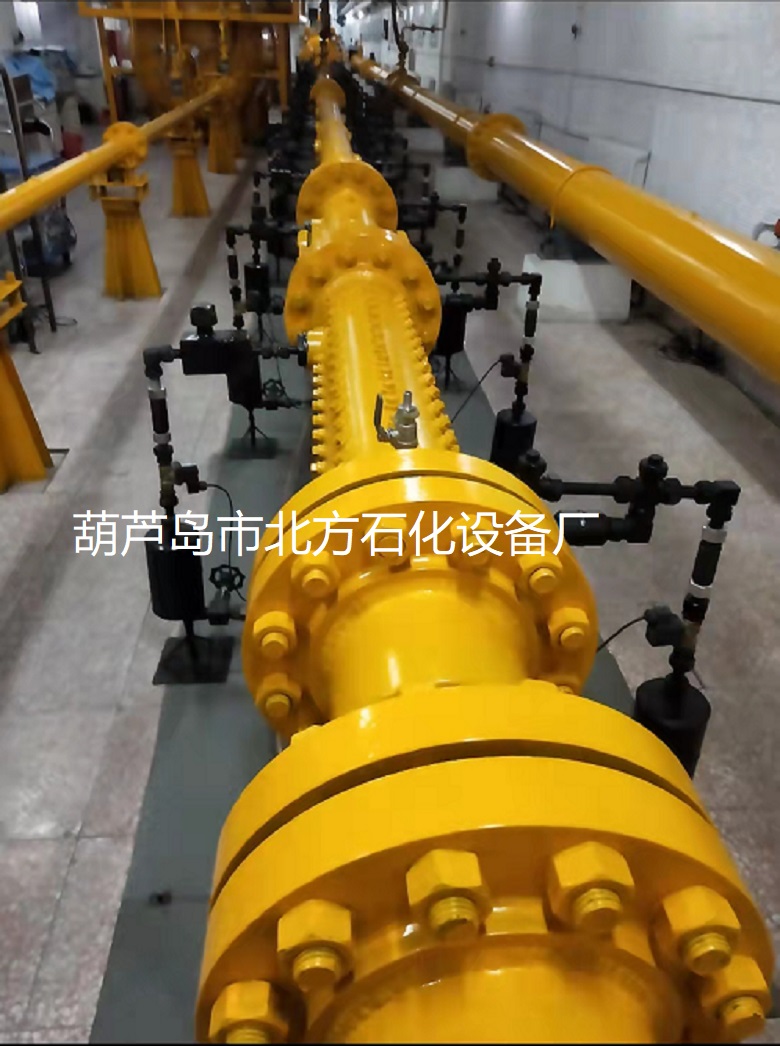

6、爆炸容器管道上安裝40套噴灑液霧、粉塵系統，液體、粉塵噴灑到管道內形成液霧、粉塵云即點火爆炸。

7、爆炸容器管道上均布安裝46套壓力、溫度傳感器，連接數據采集系統，數采連接電腦采集數據。

8、在管道左端法蘭中心部位安裝點火電極，電極棒長100mm。電火花點火，點火能量可調。

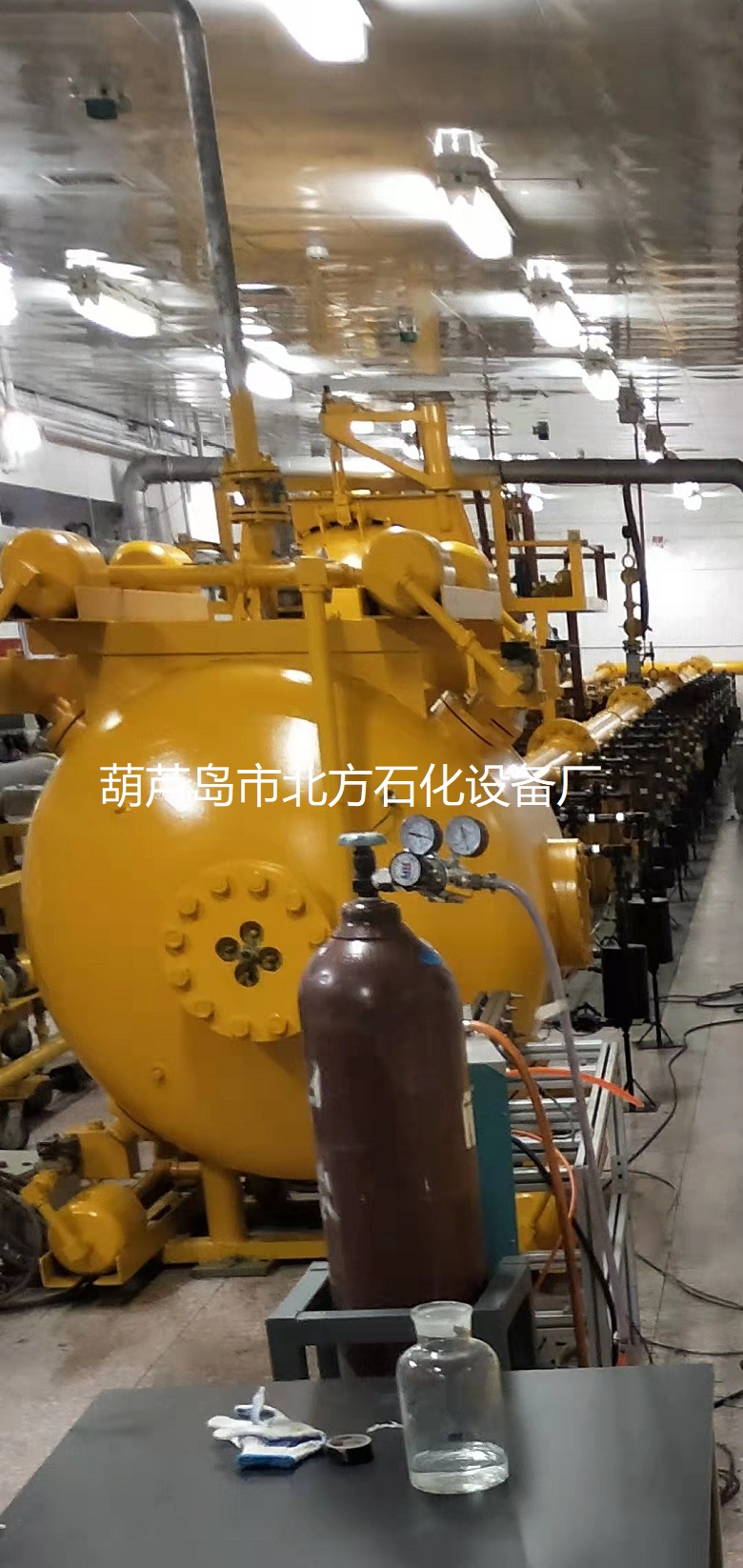

9、爆炸管道末端連接10m3泄爆罐，泄爆罐耐壓力12mpa。安裝安全裝置。

10、爆炸容器管道中心水平線正背兩面安裝40套粉塵云、液霧噴射系統，40套粉塵云、液霧噴射系統相互連接通氣。

10.1 40套噴射系統可用于粉塵爆炸測試，可用于液體霧化爆炸測試。

10.2可進行氣體、粉塵爆炸測試試驗。

10.3可進行氣體、液霧爆炸測試試驗。

10.4可進行氣體、液體、粉塵多相綜合性爆炸測試試驗。

11、噴射粉塵云、液霧、點火自動控制系統。

11.1爆炸容器管道40套噴射粉塵云、液霧系統，連接自動控制柜，自動控制柜連接遠程自動控制操作觸摸屏，自動控制柜和觸摸屏都可以操作調整技術參數和啟動噴粉、噴霧點火爆炸功能。

11.2在噴粉、噴霧、點火控制柜按鈕上選擇就地即在控制柜上操作，選擇遠程即為遠程觸摸屏上操作。

11.3觸摸屏有線連接控制柜，距離爆炸現場20米地點操作調整技術參數，確認后啟動噴粉、噴霧點火爆炸。

11.4在觸摸屏上調整確認40套噴粉、噴霧，也可調整確認任意一套、幾套或多套噴粉、噴霧系統，可以40套同時對噴，可以正面噴、背面噴，可以任意錯位噴、對噴。

11.5在觸摸屏上調節點火器點火能量。

11.6噴粉、噴霧、點火參數選擇確定，條件具備，此時按下啟動，即進行裝置爆炸實際測試試驗運行。

12、爆炸容器管道左端法蘭中心位置安裝點火器點火電極，點火電極棒長度200mm。電火花點火，點火能量可調節。

12.1輸入電壓：220V±10%，50/60HZ。

12.2點火頭耐溫：1300℃。

12.3點火頻率：4-20次/S（可調）

12.4火花能量：35MJ-100J（可調）

12.5點火時間分為0.5s、1s、2s、3s，按試驗需要選擇。

13、高速爆炸壓力傳感器8套，分布安裝在爆炸容器管道上。

13.1防光壓阻式壓力傳感器。

13.2量程：0-5MPa。

13.3固有頻率：大于400K

13.4特點：耐2000℃瞬態高溫，防光干擾設計。

14、高溫火焰溫度傳感器分布安裝在爆炸容器管道上。

14.1快響應熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點。

14.2可以直接測量從0℃-1300℃范圍內的液體、蒸氣、氣體介質的流體以及固體表面的溫度。

14.3溫度范圍：0-1300℃，響應時間：微秒級。

15、高速火焰光電傳感器分布在爆炸容器管道上。

15.1響應光譜：可見光450nm-980nm

15.2響應時間：≤10μs

15.3輸出阻抗：10kΩ

15.4工作電壓：4V

15.5信號輸出：TTL電平（火焰有、無）

15.6使用溫度：瞬時溫度可達2000℃

16、同步控制及多通道數據采集系統。

16.1是將動態信號采集、嵌入式總線、網絡通訊、模擬信號處理及計算機等多種技術融為一體的現代網絡化測試設備，它集信號調理、傳感器供電、數據采集、數據存儲為一體，通過TCP/IP協議與上位機進行通訊。直接聯接應變式傳感器、壓電式傳感器、ICP型傳感器，可完成速度、加速度、位移、力、壓力、溫度等物理量的信號采集。

16.2采用嵌入式網絡數據采集方式，可避免計算機軟硬件升級帶來的問題，有效的延長儀器的使用時間。

16.3通道數：并行8ch；

16.4 A/D分辨率：16Bit；

13.5 采集方式：連續、瞬態

16.6 采樣率：200KHz/CH

16.7 存儲深度（每通道）：海量（連續寫硬盤）256K樣點/CH（瞬態）；

16.8 觸發方式（瞬態）：手動觸發、內觸發、外觸發、全通道觸發；

16.9 濾波器（－3dB）：直通、低通1.5K-100K 程控可調；信號
