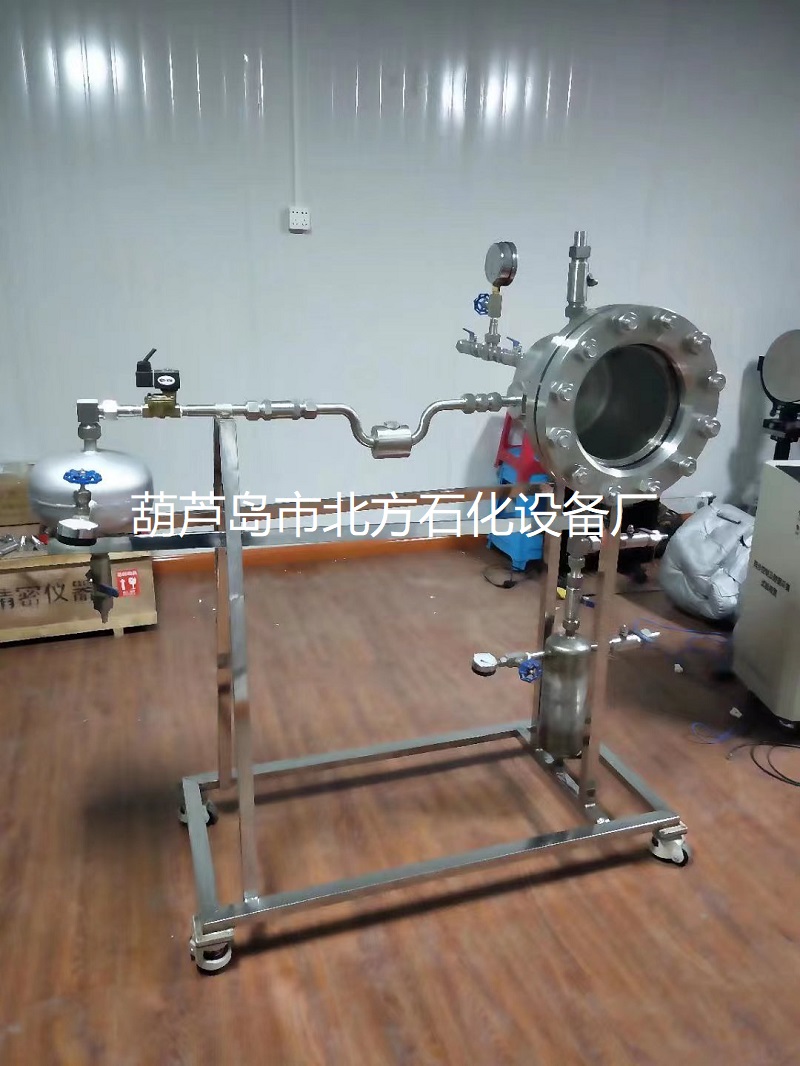

10L大視窗可燃液體噴灑液霧爆炸試驗裝置

產品描述

1、10L液霧爆炸試驗裝置由爆炸容器系統、大視窗觀測窗口、液霧噴灑系統、點火系統、自動噴霧點火系統、數據采集系統、配氣/排氣/真空系統。

1.1液霧爆炸容器系統由爆炸腔構成，爆炸腔外形為圓柱筒體，容積10L，材質為不銹鋼，內腔精密拋光精度0.2μm，承耐壓力3Mpa。在爆炸腔筒體正面部份安裝大口徑觀測窗口，用于觀測、攝像爆炸腔內部液霧形成、變化以及燃燒爆炸火焰的變化過程。在爆炸腔筒體頂部安裝壓力表、閥門、管件用于抽取真空，配氣、排氣時觀察爆炸腔內壓力、真空度變化。在爆炸腔筒體左側中心位置安裝液霧噴灑系統，可燃液體由噴灑系統將液霧噴發到爆炸腔內點火爆炸。在爆炸腔筒體后側中心位置安裝點火電極用于點燃爆炸腔內瞬時產生的液霧。在爆炸腔筒體上安裝壓力傳感器用于監測、采集爆炸腔內爆炸壓力，安裝溫度傳感器用于監測、采集爆炸腔內溫度。

1.2大視窗觀測窗口可視部為φ256mm，為高強鋼化玻璃，高透視率，通過高速攝像機拍照液霧爆炸變化過程的火焰圖像、沖擊壓力、火焰溫度數據及曲線圖，進行光學試驗。

液霧噴灑系統由液霧噴發器、儲液罐、氣源管路組成。將液霧噴發到爆炸腔內，完成液霧噴灑過程。

1.3點火系統由點火電極、點火器構成，通過高壓放電點火擊穿空氣產生火花點燃爆炸腔內可燃物質。

1.4數據采集系統通過壓力傳感器、溫度傳感器、計算機采集爆炸壓力和溫度數據。

配氣、排氣、真空系統由壓力表、閥門、真空泵、管路構成，可進行配氣、排氣、泄壓、抽取真空。

2.自動噴粉點火控制系統由控制柜和遠程觸摸屏組成。

2.1爆炸容器中心水平線安裝1套噴霧系統，噴霧系統連接自動控制柜，控制柜連接遠程觸摸屏，在觸摸屏上操作調整技術參數，確認后啟動噴霧點火爆炸。

2.2觸摸屏可遠離爆炸試驗現場操作噴霧點火爆炸。

2.3噴霧點火技術參數選擇確定條件具備，此時按下啟動，即進行裝置爆炸實際測試試驗運行。

3、爆炸容器左端面中心位置安裝點火器點火電極，電火花點火，點火能量可調節。

3.1輸入電壓：220V±10%，50/60HZ。

3.2點火頭耐溫：1300℃。

3.3點火頻率：4-20次/S（可調）

3.4火花能量：35MJ-100J（可調）

3.5點火時間分為0.5s、1s、2s、3s，按試驗需要選擇。

4、高速爆炸壓力傳感器4套，分布安裝在爆炸容器罐體上。

4.1防光壓阻式壓力傳感器。

4.2量程：0-5MPa。

4.3固有頻率：大于400K

4.4特點：耐2000℃瞬態高溫，防光干擾設計。

5、高溫火焰溫度傳感器4套分布安裝在爆炸容器罐上。

5.1快響應熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點。

5.2可以直接測量從0℃-1300℃范圍內的液體、蒸氣、氣體介質的流體以及固體表面的溫度。

5.3溫度范圍：0-1300℃，響應時間：微秒級。

6、高速火焰光電傳感器分布在爆炸容器罐體上。

6.1響應光譜：可見光450nm-980nm

6.2響應時間：≤10μs

6.3輸出阻抗：10kΩ

6.4工作電壓：4V

6.5信號輸出：TTL電平（火焰有、無）

6.6使用溫度：瞬時溫度可達2000℃

7、同步控制及多通道數據采集系統。

7.1是將動態信號采集、嵌入式總線、網絡通訊、模擬信號處理及計算機等多種技術融為一體的現代網絡化測試設備，它集信號調理、傳感器供電、數據采集、數據存儲為一體，通過TCP/IP協議與上位機進行通訊。直接聯接應變式傳感器、壓電式傳感器、ICP型傳感器，可完成速度、加速度、位移、力、壓力、溫度等物理量的信號采集。

7.2采用嵌入式網絡數據采集方式，可避免計算機軟硬件升級帶來的問題，有效的延長儀器的使用時間。

7.3通道數：并行8ch；

7.4A/D分辨率：16Bit；

7.5采集方式：連續、瞬態

7.6采樣率：200KHz/CH

7.7存儲深度（每通道）：海量（連續寫硬盤）256K樣點/CH（瞬態）；

7.8觸發方式（瞬態）：手動觸發、內觸發、外觸發、全通道觸發；

7.9濾波器（－3dB）：直通、低通1.5K-100K 程控可調；

7.10信號輸入類型：電壓V、電荷Q、ICP；

7.11通訊接口：RJ45以太網接口；

7.12橋壓2V-8V/5-20mA、恒流4mA/24V；

7.13供電：AC：220V/50Hz；

7.14支持軟件：PFM動態信號采集分析。
