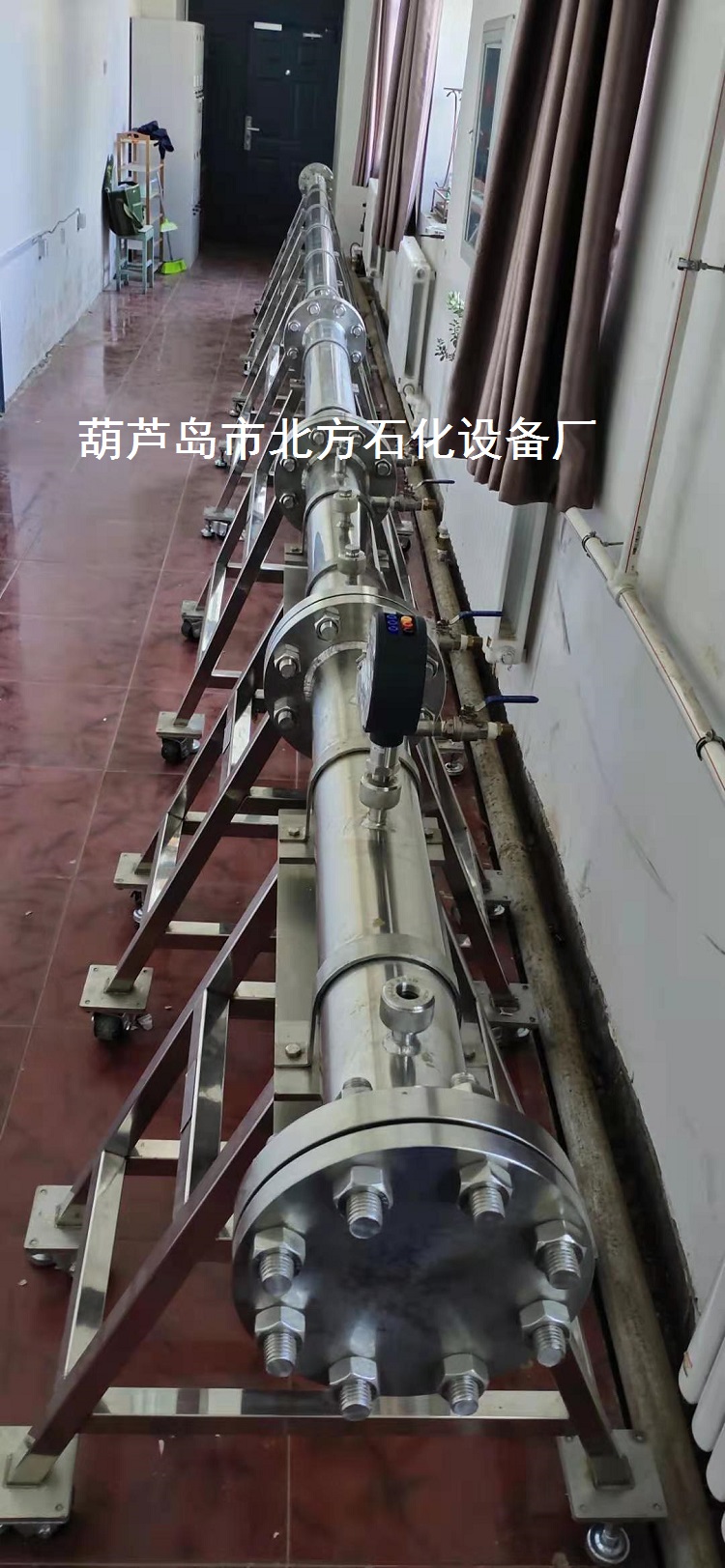

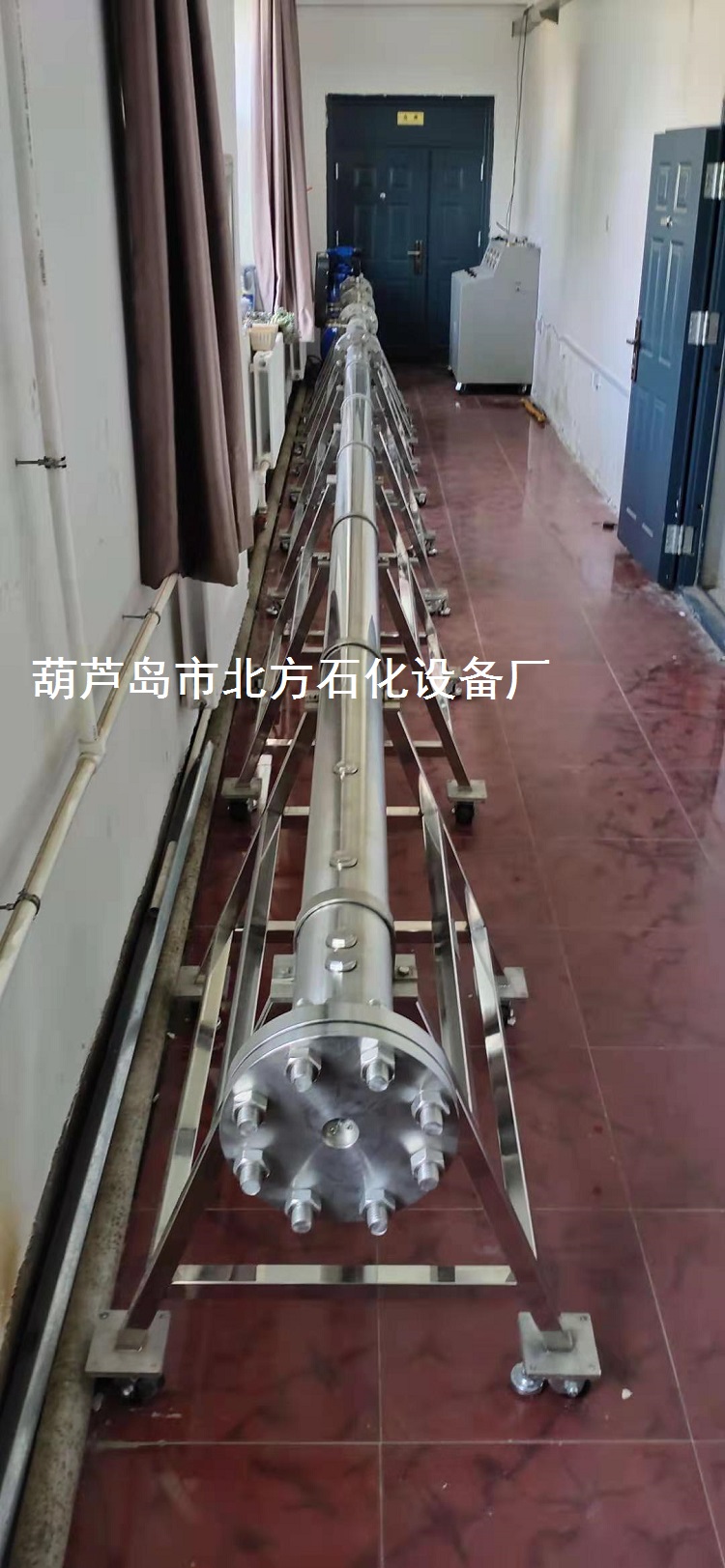

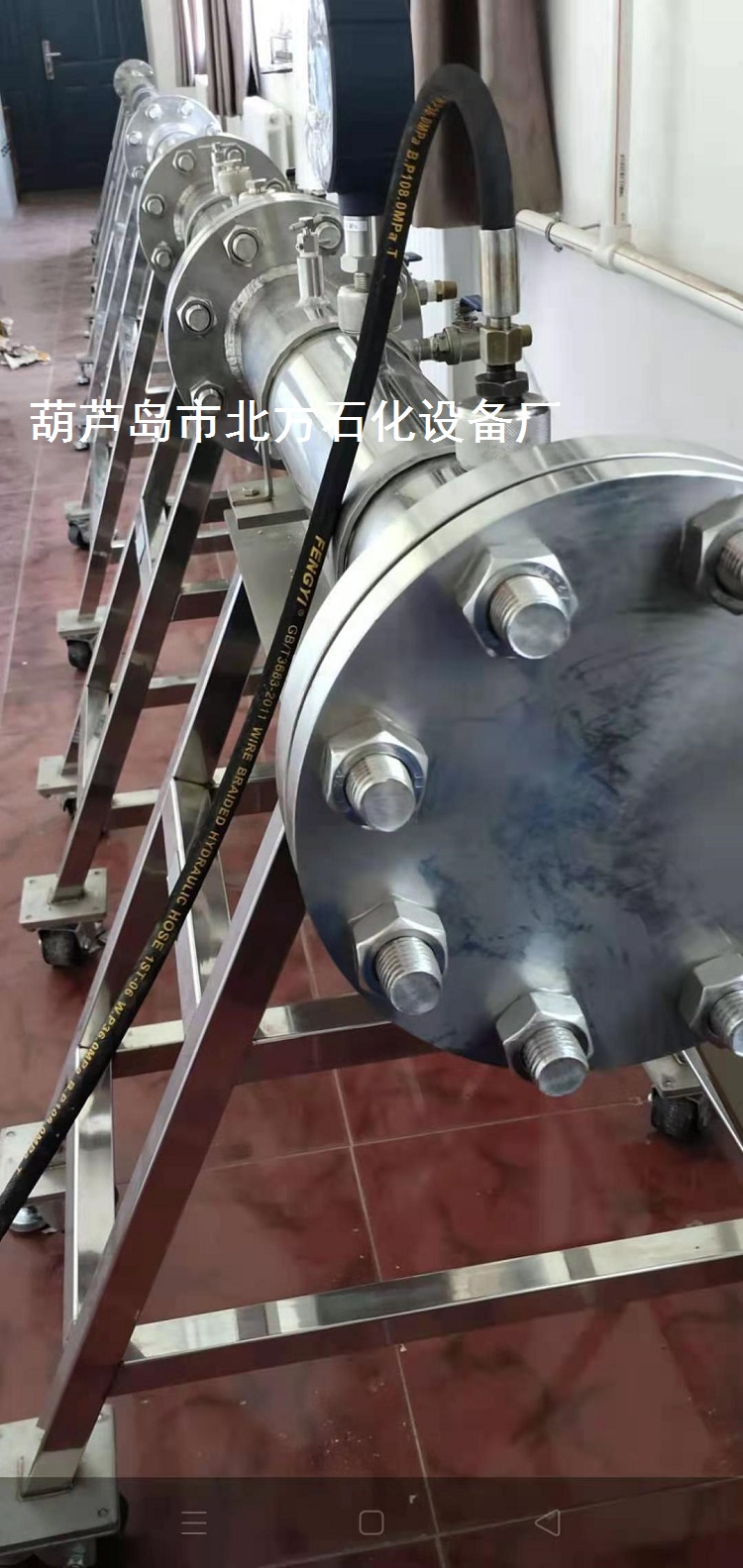

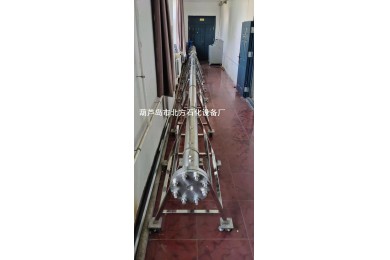

9.5m大型超聲速空氣動力學激波管

（產品描述）

1、規格：激波管總長9.5m；內徑φ100mm；

2、高壓室段（驅動段）長度：1000mm；

3、活動室段：1000mm；

4、測試段：7500mm；

5、高壓室段（驅動段）壓力：5MPa；

6、材質為：S30408不銹鋼；

7、激波管內壁表面拋光精度Ra0.2μm（表面光潔度9級─1000目），激波管內表面光潔、純凈、光滑如鏡；

8、測試、實驗、試驗激波氣流為壓縮空氣或高壓隋性氣體；

9、高壓室段（驅動段）與活動段之間設有夾膜片，膜片可用退火鋁膜制成的膜片，可設單夾膜段和雙夾膜段；

10、高壓室段（驅動段）與活動段有滑動輪軌用于更換夾膜片；

11、各段之間有氣體連通器，用閥門控制，調整各段的氣體壓力差；

12、高壓室段（驅動段）與活動段之間設有進氣聯接口；

13、高壓段（驅動段）有電子壓力表、手動泄壓閥；

14、低壓段（測試段）有測速傳感器、手動泄壓閥；

15、在高壓段與活動段之間夾上膜片，當高壓段充氣量升高到一定氣壓時膜片破裂，高壓氣流瞬時沖入測試段形成間斷面激波。
