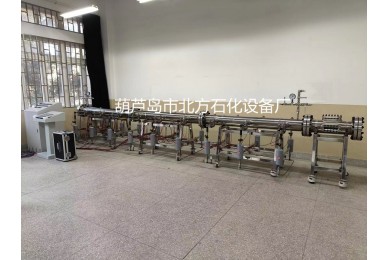

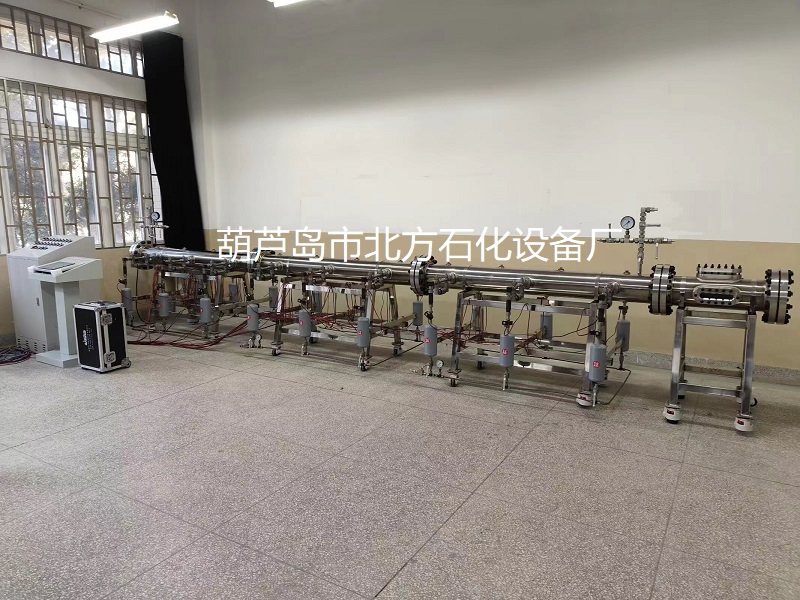

6.7M液霧粉塵爆炸沖擊激波測試激波管

產品描述

1、利用爆炸激波管進行液霧、粉塵爆炸高壓沖擊氣流沖破膜片形成沖擊激波試驗，測試液霧、粉塵燃爆發生爆炸沖擊壓力和高速火焰運動變化過程。爆炸液體、粉塵在激波管內生成液霧、粉塵云，同時燃爆形成高壓沖擊氣流沖破膜片形成爆炸 沖擊激波 ，是對液霧氣溶膠粉塵粉體爆炸物機理和爆炸力學的研究。

2、由爆炸激波管、噴霧噴粉系統、自動噴灑點火控制系統、可調點火器、傳感器、多通道同步數據采集系統、進氣排氣抽真空管路、爆破片安全裝置組成。

2.1爆炸激波管規格:直接φ219mm,總長6700mm。其中一段為高壓驅動段長2000mm，其中兩段為測試段 ，每一測試段長分別為2000mm，其中一段為光測窗口長700mm。

2.2驅動段與測試段之間可進行夾爆破膜片。

2.3激波管材質為不銹鋼s30408，真空度:0.65mpa，爆炸沖擊極限壓力6.4mpa，爆炸高速火焰溫度1200℃。

2.4激波管內表面精密拋光精度0.2um，光亮如鏡。消減激波管內表面爆炸沖擊激波摩擦阻力，使得激波管內如仿真空間爆炸激波試驗。并減少爆炸黑灰和化合物粘掛激波管內表面上，能夠很方便容易清理激波管內表面上的黑灰和化合物，消除了黑灰和化合物對爆炸激波試驗效果的影響。

2.5驅動段正背兩面中心水平線上均布安裝6套對噴液霧粉塵系統。在驅動段上部中心線均布安裝3套傳感器，并安裝3路進氣排氣抽真空管路。在驅動段左端面法蘭中心位置安裝點火器點火電極，點火桿長100mm。在驅動段底部安裝爆破片安全裝置，爆破片泄爆壓力整定6.4mps，驅動段壓力超過6.4mpa爆破片自動爆破泄壓，確保試驗人員安全。

2.6兩個測試段，每段長2000mm,每段正背兩面中心水平線上均布安裝6套對噴液霧粉塵系統，每個測試段上部中心線均布安裝3套傳感器。

2.7 1個光測段長度700mm，中心水平線上正背兩面對視安裝兩套光測窗口，上部和底部對視安裝兩個光測窗口，光測窗口可視部分35mm*200mm，光測窗口視鏡玻璃承耐爆炸沖擊壓力6.4mpa，承耐爆炸高速火焰溫度1200℃，高強視鏡玻璃透光率高，進行高速攝像和光學試驗。

2.8試驗爆炸物:可燃液體、粉塵、鋁粉、煤粉、可燃?xì)怏w等。

2.9爆炸激波管可整體組合進行綜合試驗，可分段任意組合進行綜合試驗。

3、爆炸激波管中心水平線正背兩面安裝18套粉塵云、液霧噴射系統。

3.1 18套噴射系統可用于粉塵爆炸測試，可用于液體霧化爆炸測試。

3.2可進行氣體、粉塵爆炸測試試驗。

3.3可進行氣體、液霧爆炸測試試驗。

3.4可進行氣體、液體、粉塵多相綜合性爆炸測試試驗。

4、噴射粉塵云、液霧、點火自動控制系統。

4.1爆炸激波管18套噴射粉塵云、液霧系統，連接自動控制柜，自動控制柜連接遠程自動控制操作觸摸屏，自動控制柜和觸摸屏都可以操作調整技術參數和啟動噴粉、噴霧點火爆炸功能。

4.2在噴粉、噴霧、點火控制柜按鈕上選擇就地即在控制柜上操作，選擇遠程即為遠程觸摸屏上操作。

4.3觸摸屏有線連接控制柜，距離爆炸現場20米地點操作調整技術參數，確認后啟動噴粉、噴霧點火爆炸。

4.4在觸摸屏上調整確認18套噴粉、噴霧，也可調整確認任意一套、幾套或多套噴粉、噴霧系統，可以18套同時對噴，可以正面噴、背面噴，可以任意錯位噴、對噴。

4.5在觸摸屏上調節點火器點火能量。

4.6噴粉、噴霧、點火參數選擇確定，條件具備，此時按下啟動，即進行裝置爆炸實際測試試驗運行。

5、爆炸激波管左端中心位置安裝點火器點火電極，點火電極棒長度200mm。電火花點火，點火能量可調節。

5.1輸入電壓：220V±10%，50/60HZ。

5.2點火頭耐溫：1300℃。

5.3點火頻率：4-20次/S（可調）

5.4火花能量：35MJ-100J（可調）

5.5點火時間分為0.5s、1s、2s、3s，按試驗需要選擇。

6、高速爆炸壓力傳感器，分布安裝在爆炸激波管上。

6.1防光壓阻式壓力傳感器。

6.2量程：0-5MPa。

6.3固有頻率：大于400K

6.4特點：耐2000℃瞬態高溫，防光干擾設計。

7、高溫火焰溫度傳感器分布安裝在爆炸激波管上。

7.1快響應熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點。

7.2可以直接測量從0℃-1300℃范圍內的液體、蒸氣、氣體介質的流體以及固體表面的溫度。

7.3溫度范圍：0-1300℃，響應時間：微秒級。

8、高速火焰光電傳感器分布在爆炸激波管上。

8.1響應光譜：可見光450nm-980nm

8.2響應時間：≤10μs

8.3輸出阻抗：10kΩ

8.4工作電壓：4V

8.5信號輸出：TTL電平（火焰有、無）

8.6使用溫度：瞬時溫度可達2000℃

9、同步控制及多通道數據采集系統。

9.1是將動態信號采集、嵌入式總線、網絡通訊、模擬信號處理及計算機等多種技術融為一體的現代網絡化測試設備，它集信號調理、傳感器供電、數據采集、數據存儲為一體，通過TCP/IP協議與上位機進行通訊。直接聯接應變式傳感器、壓電式傳感器、ICP型傳感器，可完成速度、加速度、位移、力、壓力、溫度等物理量的信號采集。

9.2采用嵌入式網絡數據采集方式，可避免計算機軟硬件升級帶來的問題，有效的延長儀器的使用時間。

9.3通道數：并行8ch；

9.4 A/D分辨率：16Bit；

9.5 采集方式：連續、瞬態

9.6 采樣率：200KHz/CH

9.7 存儲深度（每通道）：海量（連續寫硬盤）256K樣點/CH（瞬態）；

9.8 觸發方式（瞬態）：手動觸發、內觸發、外觸發、全通道觸發；

9.9 濾波器（－3dB）：直通、低通1.5K-100K 程控可調；信號輸入類型：電壓V、電荷Q、ICP；

9.10通訊接口：RJ45以太網接口；

9.11橋壓2V-8V/5-20mA、恒流4mA/24V；

9.12供電：AC：220V/50Hz；

9.13支持軟件：PFM動態信號采集分析軟件

9.14DAP瞬變信號采集軟件
